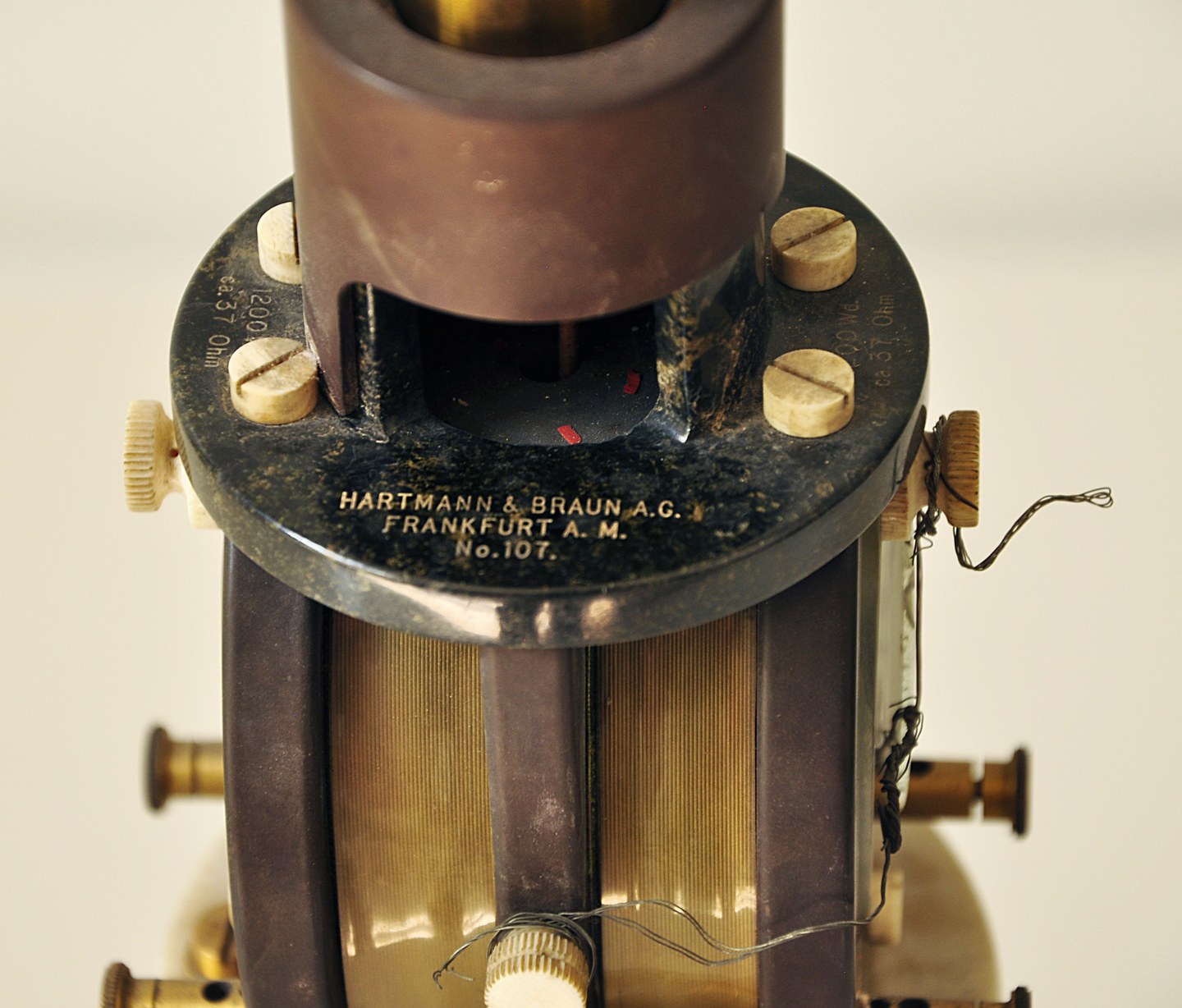

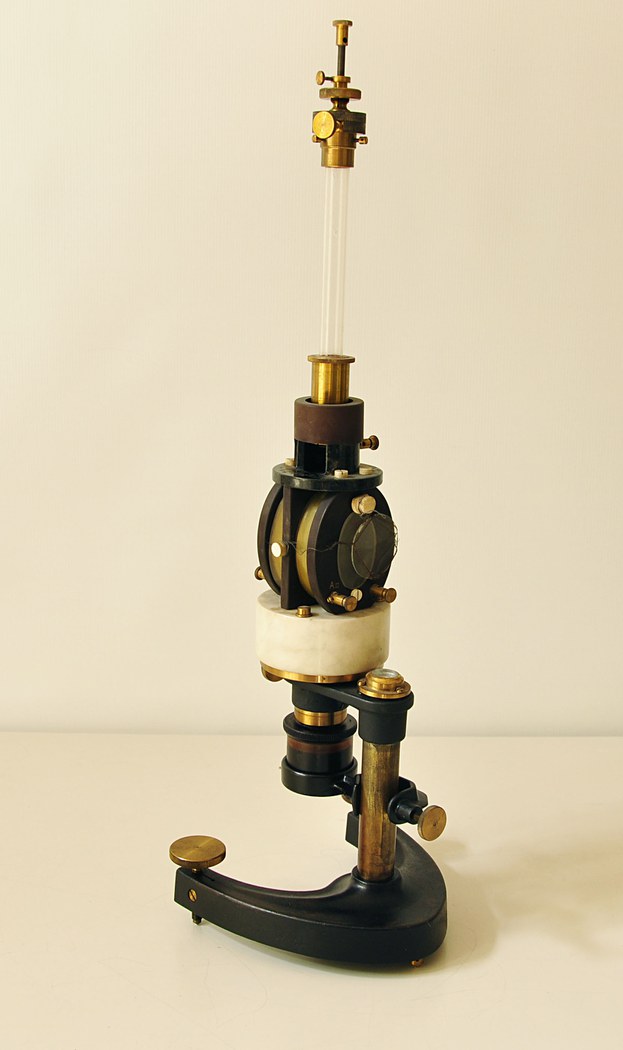

L’elettrodinamometro è uno strumento che serve a misurare l’intensità di una corrente. In questa versione la corrente da misurare passa fra due bobine fisse poste in posizione verticale al centro dello strumento. La corrente genera un campo magnetico che fa ruotare una bobina mobile appesa ad un filo e posta all’interno delle altre due bobine fisse. Sulla bobina mobile è appoggiato uno specchietto sul quale viene riflesso un raggio di luce che viene inviato su una scala graduata: quando la bobina ruota, lo spostamento del punto luminoso sula scala graduata (seno dell’angolo) è proporzionale al quadrato della corrente.
